Grupo de blocos de segurança do acumulador tipo QFZ

Ningbo Chaori Hidráulica Co.,Ltd. está localizado na cidade cênica nacional AAAAA Xikou, Fenghua, Ningbo. A empresa abrange uma área de 18.000 metros quadrados e foi equipada com máquinas de fabricação perfeitas e instrumentos de detecção. Passou a certificação lSO9001-2000 em 2000, e teve os importantes certificados e licenças, incluindo a licença de fabricação e projeto de equipamentos especiais emitida pela administração geral de supervisão de qualidade, inspeção e quarentena, da china, certificado de fabricação asme de vaso de pressão e ue certificado CE. A empresa participou do estabelecimento do padrão nacional do tipo acumulador.

Contate-Nos

Detalhes do produto

1. Visão Geral

O grupo de segurança do acumulador tipo QFZ é composto por uma válvula globo de núcleo esférico de alta pressão, uma válvula de alívio de ação direta e uma válvula globo pequena, que tem as funções de abertura e fechamento, segurança, válvulas de descarga, etc.

2. Descrição do modelooo

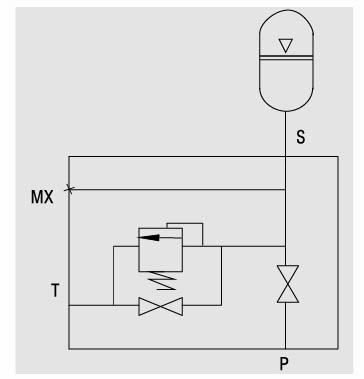

3. diagrama esquemático da estrutura

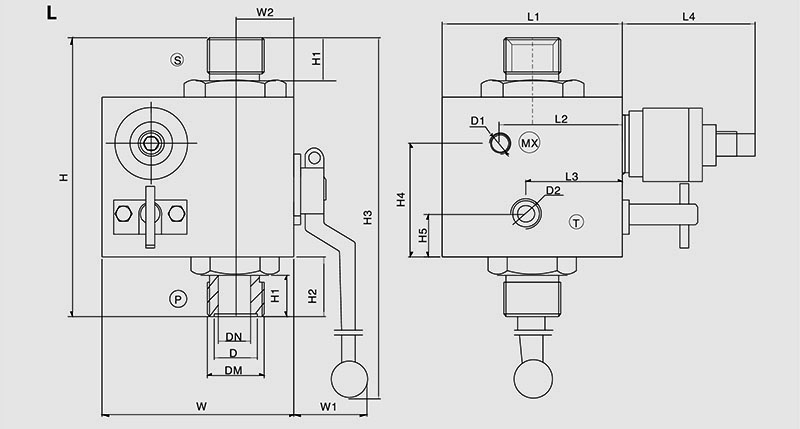

4. o tamanho total

①Especificações técnicas (rosqueadas)

model	DN	PN	Tamanho/Dimensão Básico (milímetros)																	Peso (Kg)
Modeloo	(milímetros)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	C	C1	W2	D	D1	D2	DM(S)	Peso
〇FZ-h^15L	15	10	85	58	46	68	131	20	28	201	53	20	90	33	28	20			M27X2	5
QFZ-H^25L	25	20	90	58	46	68	167	23	31	262	76	23	110	44	37	35	M10X1	M18X1.5	M42X2	9
QFZ-H^40L	40		100	65	46	68	200	30	40	318	90	35	140	45	48	52			M60X2	19
〇FZ-h^50L	50	31.5	120	70	46	68	240	30	40	377	115	56	160	50	60	63			M72X2	27

② Especificações técnicas (tipo de flange)

model	DN	PN	Tamanho/Dimensão Básico (mm)																	Peso (Kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	AxA(S)	Peso
〇FZ-_15F	15	10	85	58	46	68	115	11	20	193	53	20	90	33	28	22.5			56	5
QFZ-H^25F	25	20	90	58	46	68	155	14	25	256	76	23	110	44	37	35	M10X1	M18X1.5	74	9
QFZ-H^40F	40		100	65	46	68	180	18	30	30	90	35	140	45	48	52			96	19
〇FZ-h^50F	50	31.5	120	70	46	68	230	20	35	372	115	56	160	50	60	65			110	27

5. instruções de pedido

①O nome completo do código do modelo deve ser indicado ao fazer o pedido, como: pressão de trabalho é 31,5Mpa, diâmetro é 40mm, método de conexão é tipo flange grupo de válvulas de segurança: QFZ-Hd40F

②Se houver requisitos especiais para o grupo de válvulas de segurança, consulte nossa empresa.

③A empresa se reserva o direito de alterar o design sem aviso prévio.
